マークTypeMでの加工技術
投稿日: 2015/04/10

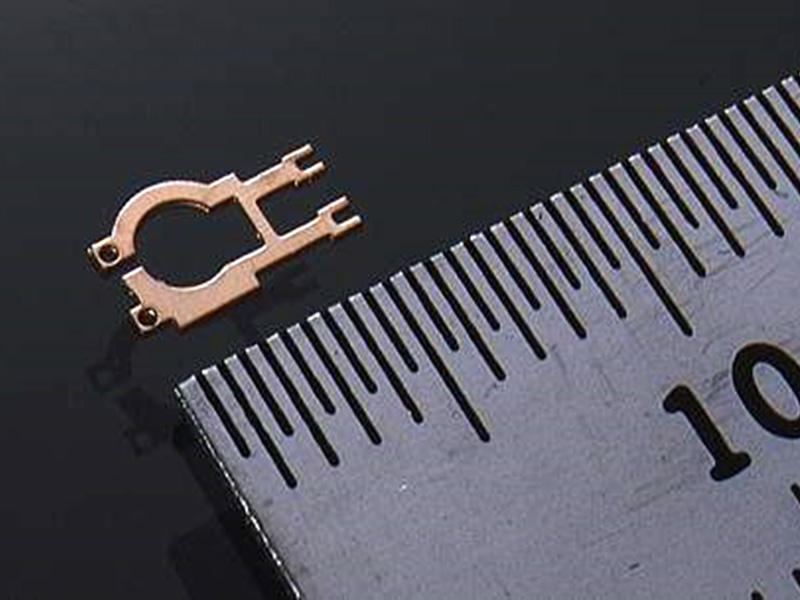

製品例
製品概要
超精密板金加工。
打ち抜き精度±0.01mmにて切断加工を行います。人間が手で持つとそれだけで材料に熱が伝わり、精度の誤差が出る為、抜きから曲げまで一体の設備の中で加工するNCパンチプレス工法です。
板厚が0.1～0.3mmまでの加工が可能です。
加工技術ポイント

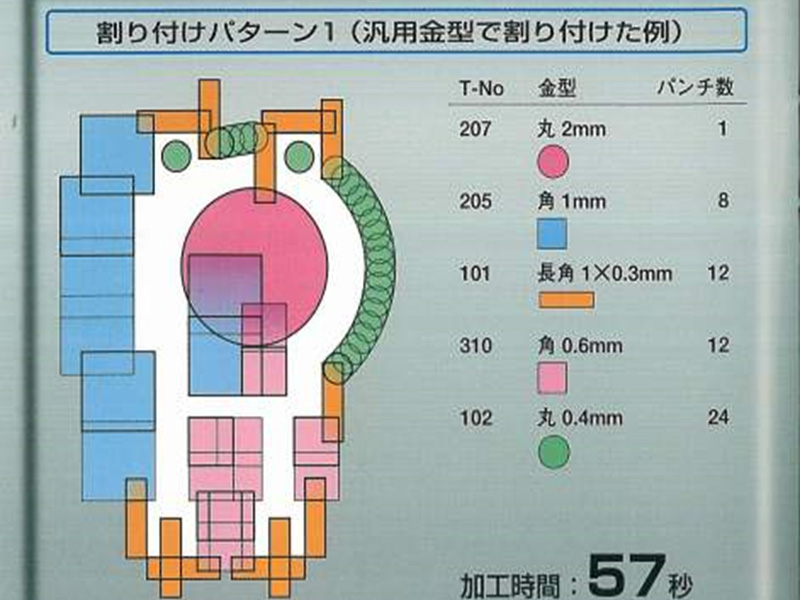

プレス専用金型無しで汎用金型の組み合わせで加工するためコストの削減ができる。
また設計変更に柔軟に対応致します。
製品の主な使用用途
電子部品等の超微細な加工。
対応可能加工サイズ
最大でA4サイズ（210×297）になります。
