X線装置 真鍮カバー 曲げと隙間のない溶接
投稿日: 2015/11/04
製品例
製品概要

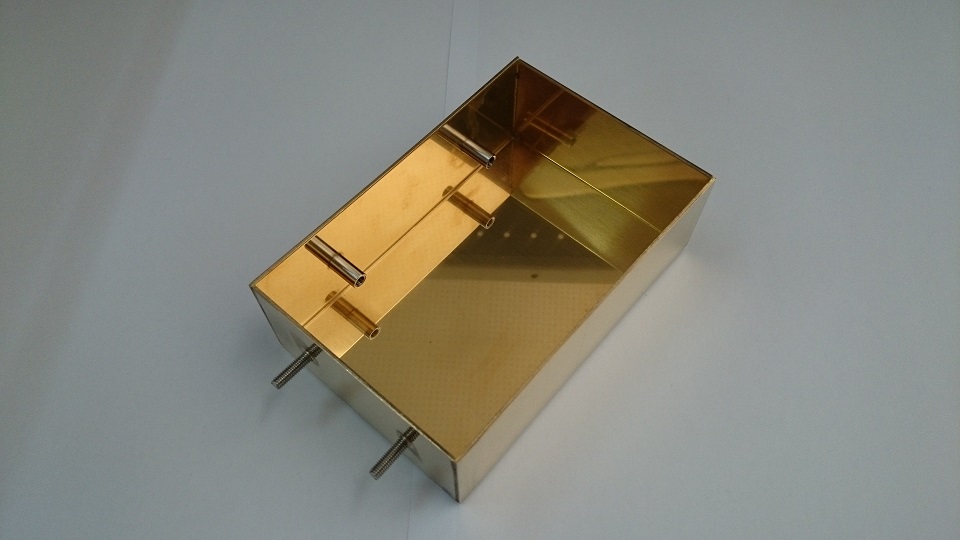

非破壊検査用X線発生装置カバーのサンプル加工です。
加工技術ポイント

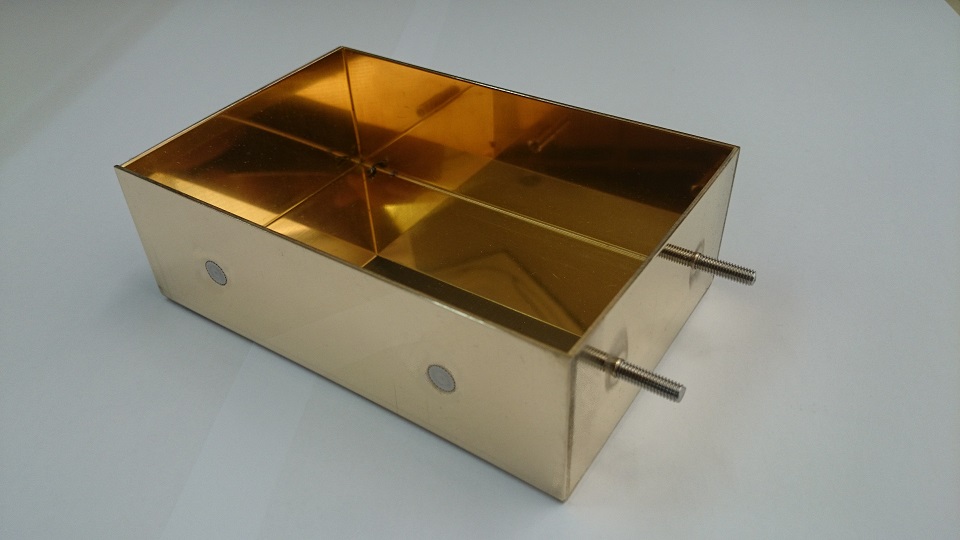

真鍮の板材をレーザで切断し、スタッドピンを立て、曲げ加工をしています。
さらに、カバーの使用環境から隙間を無くす為、レーザでの高出力での溶接をしています。
従来であれば人の手によるロウ付けでの溶接が一般的ですが、
ロボットによるレーザ溶接により直接母材を溶かし込むことができ、安定した品質でご提供できます。
製品の主な使用用途
非破壊検査用X線発生装置のカバー。
その他、真鍮を使用したカバー。装置系。
対応可能加工サイズ
板厚=0.8～2[mm]
肩幅サイズ
この事例のカテゴリー
- 曲げ加工製品
加工技術別
- 品質改善事例
課題別
- 銅の板金加工事例
材質別
- 計測検査機器・通信機器の板金加工事例
業界分野別
関連事例一覧
-
板厚の違う板を溶接したテーラードブランクからの曲げ加工
強度が必要な部分は板厚を厚く、その他の部分は板厚を薄くし、板の状態で溶接してから曲げ加工をおこなう。 高度な曲げ技術が必要となるが、製品の軽量化が実現できる。 また、異種の金属の接合等によるテーラードブランクでは、その材質に応じた耐食性を持たせることも可能。
-
曲げロボットによる曲げ加工
アームロボットによる曲げ加工です。
プログラムによる自動運転で曲げ加工ができ、量産品に向いています。
製作する製品ごとに専用金型を作る必要がないため、金型作成にかかるイニシャルコストが必要なく、作成に要する時間も省けます。
まさに少量の量産品向けの加工方法です。 -
